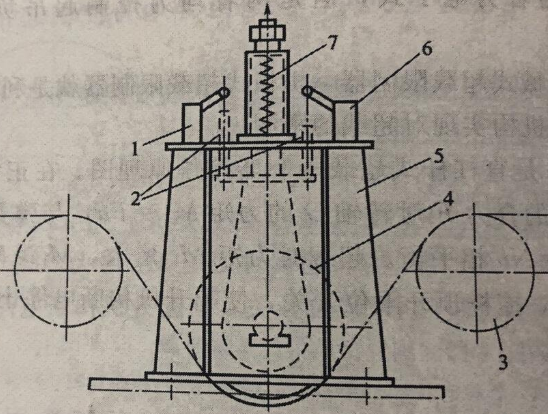

       15t门式起重机上的弹簧式超载限制器。起升钢丝绳绕过3个滑轮，其中左右两个滑轮为导向滑轮，中间支持滑轮的轴是悬浮的，悬浮轴带动撞杆上升，撞开限位开关，切断电源，起超载保护作用。



　　超载限制器上安装两个限位开关，可以限制两种载荷。起重机幅度R=20~30m时，允许起重量Q<=10t;幅度R<20m时，允许起重量Q<=15t。撞杆2与限位开关1限制起重量10t，撞杆2与限位开关6限制起重量15t。

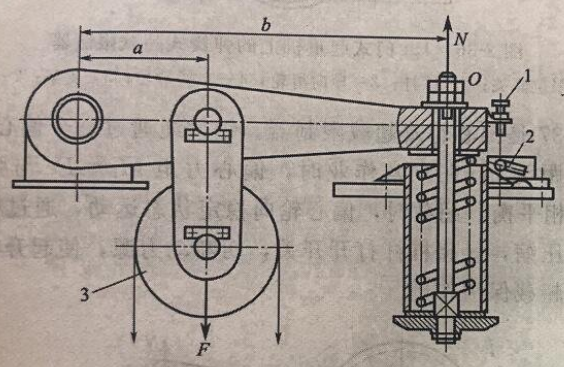

      这是偏心轮式超载限制器。钢丝绳通过一个偏心轴滑轮。如果偏心距为e，在正常作业时，偏心力矩M1=Fe与弹簧力矩M2=Nb相平衡。超载时，偏心轮向稳定状态运动，通过杠杆使弹簧进一步压缩，触碰杠杆打开开关，切断动力源，使起升机构停止运动，起超载保护作用。
      超载限制器广泛应用在门式起重机，欧式起重机等设备中，应用广泛。
